►Strojírenský katalog  ►Ohrotovací stroj OH 90

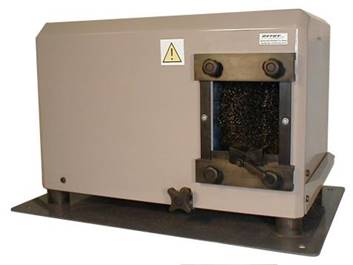

Ohrotovací stroj OH 90





Dokumenty ke stažení





Typ

Cena bez DPH

OH 90 stolní verze

17 990,- Kč

Sada kartáčů pr. 0,45 mm (3 ks)

1 290,- Kč



Ohrotovací stroj OH 90 je určený k čelnímu opracování, ohrotování, odjehlení, začištění, trubek, plných a profilových materiálů (a to vně i uvnitř profilu). Celková robustní konstrukce stroje a výkonný motor umožňují trvalé pracovní zatížení v nepřetržitém provozu. OH 90 je výkonným pomocníkem pro očištění konců materiálu od špon, otřepků, návarků po řezání, svařování, pálení atd. Tento stroj neumožňuje opracovávat materiál průchozím způsobem a materiál velkých ploch. Maximální velikost profilového materiálu je 90x90mm. K očištění materiálu dochází pomocí jemného tlaku konce materiálu obsluhou stroje na otáčející se brusný kartáč, případně pootáčením materiálu. Pomocí výškově a do boku stavitelných vodících prizmat se nastaví optimální velikost otvoru pro přísun materiálu k rotujícímu brusnému kartáči a tím se zajistí jednak ideální opracování materiálu, ale i plné využití pracovní plochy brusného kartáče. Samotný brusný kartáč, který je již zčásti zbroušený lze jednoduše přisouvat k otvoru určenému při broušení. Provoz stroje je nehlučný, neprašný. Stroj je vybaven vyjímatelným lapačem nečistot. Odpružen silentbloky, které jsou pevně spojeny s plochou kovovou základnou. Pomocí této základny lze stroj šrouby pevně uchytit na pracovní stůl nebo k podstavci (verze s podstavcem).

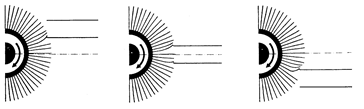

Detail způsobu opracování materiálu

Polohovatelná opěra materiálu - nastavení se projeví na výsledku ohrotování

vnitřní ohrotování

vnitřní i vnější ohrotování

! SPRÁVNĚ!

vnější ohrotování



Technické parametry:



Rozměry:

550x400x370 mm

Hmotnost

60 kg

Průměr brusného kartáče:

200 mm

Průměr drátu brusného kartáče:

0,10, 0,15, 0,20, 0,30, 0,40, 0,45, mm

Stroj je standardně dodáván vč. 1sady brusných kartáčů:

0,45 mm

Motor

2,2 kV  1400 ot/min 50 Hz, 400 V

Max. rozměry opracovávaného ohrotovaného materiálu:

90x90 mm
