JETON flexibilní nastavitelné hadice pro vedení
chladicích kapalin
|
|
|
|
Dokumenty ke stažení
|
Katalog
– Nastavitelné vedení kapalin
|
|
|
|
|
Různé druhy
ventilů a přípojek, mezisegmentových spojek a velký výběr koncových trysek,
zaručují nepřeberné množství a velkou rozmanitost při vytváření sestav

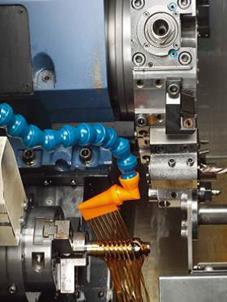

nastavitelného vedení chladicích kapalin. Kloubové plastové hadice slouží
pro přívod nebo odsávání chladících kapalin, a lze je využít i k ofukování
obráběných výrobků. Nastavitelné vedení je využitelné pro všechny stroje,
např. při obrábění, vrtání, broušení, soustružení, frézování apod.
|
|
|
Výhody systému:
-
Možnost kombinace jednotlivých systém 3/4 " ►1/2 "
►1/4".
- Možnost kdykoliv změnit jednotlivé komponenty
podle potřeby, lze ho libovolně prodloužit či zkrátit.
- Lze ho velmi jednoduše ručně
nastavovat do požadovaného tvaru a pozice.
- Nastavitelné vedení
kapalin je velmi pružné, odolné proti vibracím, ale drží velmi dobře svůj
nastavený tvar.
- Délka a úhel je možno libovolně upravovat.
- Je vhodné pro většinu kapalin a velmi odolné
vůči oleji a chemikáliím.
- Ohýbání hadice nebudete
snižovat vnitřní průměr.
- Nastavitelné chladicí
hadice nepoškodí řezný nástroj při náhodném kontaktu.
- Nastavitelné vedení je určeno pro přepravu
kapalin při nízkém tlaku.
|
|
|
|
|
|

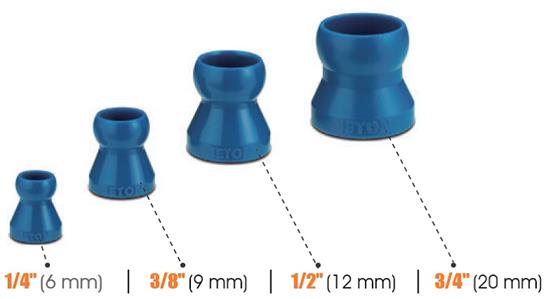

Systém disponuje čtyřmi druhy vnitřního průměru
otvoru: 1/4 ", 3/8", 1/2 ", 3/4".
|
|
|
|
|
|
|
|
|
Nastavitelné hadice
chladicí kapaliny jsou vyrobeny z ACETALU, který je
chemicky odolný vůči ropným produktům, chladícím kapalinám i běžným
chemikáliím.. Hadice jsou k
dispozici ve standardním provedení v tmavě modré a oranžové barvy.
Tepelné vlastnosti: Teplota
tání: 165 ° C
Maximální
teplota použití: 65 ° C
|
|
|
|
Vhodné
|
Nevhodné
|
|
Alkohol,
ethyl
|
ANO
|
|
|
Aceton
|
ANO
|
|
|
Benzin
|
ANO
|
|
|
Tuky
|
ANO
|
|
|
Rozpouštědla
|
ANO
|
|
|
Oleje,
chladící kapaliny
|
ANO
|
|
|
Hydroxid
sodný
|
ANO
|
|
|
Kyselina
|
|
NE
|
|
Zásada
|
|
NE
|
|
Chloridy
|
|
NE
|
|
Chlornan
sodný
|
|
NE
|
|
|
|
|
|
|
Doporučení: Při změnách jednotlivých komponentů
nastavitelných hadic chladicí kapaliny, mohou tyto změny ovlivnit tlak.
Doporučujeme provést testy vždy, když jsou provedeny změny v systému.
|
|
|
|
|
|
|
|
|
Metoda výpočtu délky hadic chladicí kapaliny (vzorové
výpočty)
|
|
|
|
|
|
Systém
|
Velikost přípojky (A)
|
+
|
Efektivní velikost hadice (B x Počet hadic)
|
+
|
Tryska (C)
|
=
|
Celková délka
|
|
1/4"
|
10,2 mm
|
+
|
14,5 mm x počet
segmentů
|
+
|
35,2 mm
|
=
|
Celková délka
|
|
3/8"
|
12,7 mm
|
+
|
17,5 mm x počet
segmentů
|
+
|
39,2 mm
|
=
|
Celková délka
|
|
1/2"
|
14,8 mm
|
+
|
21,9 mm x počet
segmentů
|
+
|
37,8 mm
|
=
|
Celková délka
|
|
3/4“
|
14,2 mm
|
+
|
23,7 mm x počet
segmentů
|
+
|
43,0 mm
|
=
|
Celková délka
|
|
|
|
Rozměry
segmentů:
|
|
|
Systém
|
a (mm)
|
b (mm)
|
c (mm)
|
|
1/4" systém (6 mm)
|
14,85
|
20,10
|
14,85
|
|
3/8" systém (9 mm)
|
17,00
|
24,90
|
17.30
|
|
1/2" systém (12 mm)
|
21,10
|
30,10
|
21,53
|
|
3/4" systém (20 mm)
|
23,70
|
33,60
|
27,85
|
|
|
|
Je jednoduché a snadné nainstalovat jednotlivé
komponenty chladicí hadice pomocí speciálních kleští. Kleště lze použít také
rozebrat hadice.
|
|

|
|
Kleště / číslo
|
systém
|
Cena bez DPH
|
|
26171
|
1/4“
|
820,- Kč
|
|
26176
|
3/8“
|
820,- Kč
|
|
26172
|
1/2“
|
820,- Kč
|
|
26177
|
3/4“
|
820,- Kč
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
