►Ostřička vrtáků BKS
|
|
Ostřička
vrtáků a jádrových / korunkových vrtáků BKS
|
|
|
|
|
Dokumenty ke stažení
|
Katalog - Brousící
technika Kaindl
Prospekt BKS
|
|
Návody k obsluze a
DVD zašleme e-mail: retry@retry.cz
|
|
|
|

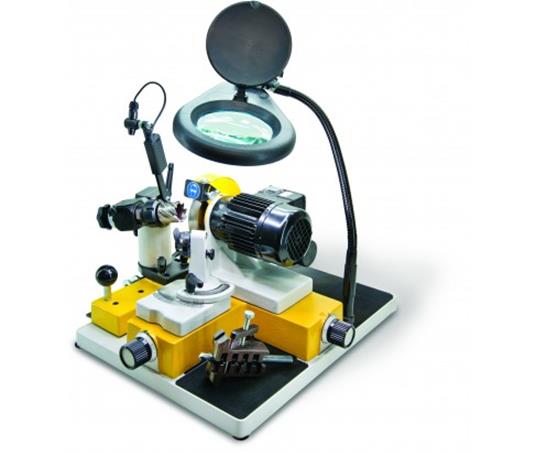

Tento typ stroje BKS je
určen pro rychlé a přesné naostření jak spirálových, tak i jádrových
(korunkových) vrtáků. Je kombinací ostřičky jádrových (korunkových) vrtáků
KBS a ostřičky spirálových vrtáků BSM 20.

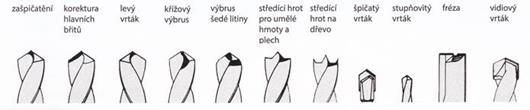

Ostří spirálové vrtáky od
Ø 2 do 20 mm, Ostří jádrové ( korunkové) vrtáky od
Ø 12 do 100 mm. Upínání korunek přes systém kleštin. Přesné
nastavení korunky pomocí laser
|
|
|
|
|
|
Základní
výbava
|
|
|
2 Diamantové kotouče
Upínání – upínací systém
včetně kleštiny 19 mm
Laser pro nastavení
stroje
Osvícená optika s ohebným
ramenem
Korundový kotouč
Diamantový orovnávač
Děličky pro korunkové
vrtáky 4 / 5 / 8 / 10
Posuv motoru
|
|
|
Technická
data
|
|
Motor s postranním
posuvem:
Rozsah broušení vrtáků:
Korundový kotouč:
Diamantový kotouč:
Hmotnost:
Rozměry (délka x šířka x
výška):
|
230 V, 50 / 60 Hz, 120 W,
2840 ot./min.
od 2 do 20 mm pro
spirálové vrtáky
od 12 do 100 mm pro
jádrové vrtáky
125 x 20 x 20x75 mm
125 mm
43 kg
500 x 450 x 310 mm
|
|
|
|
|
|
Ceník BKS
|
|
|
|
|
Číslo
zboží
|
|
Cena bez DPH
|
|
|
|
15278
|
Ostřička jádrových vrtáků
BKS včetně ostřičky vrtáků BSM 20, kompletní s dvěma CBN kotouči 125
mm B126, korundovým kotoučem 125 mm K80, děličky pro 4 / 5 / 8 / 10 břitů jádrové
vrtáky průměru 12 - 100 mm, diamantovým orovnávačem, precizní osvícenou
optikou s ochranným povrchem a motorem 230V
|
114 900,- Kč
|
|
|
|
15394
|
Ostřička
jádrových vrtáků KBS/2, kompletní s dvěma CBN kotouči 125 mm
B126, děličkami pro 4 / 5 / 8 / 10 břité jádrové vrtáky průměru 12 – 100
mm, precizní osvícenou optikou s ochranným povrchem a motorem 230V
|
83 900,-
Kč
|
|
|
|
11130
|
Instruktážní DVD
|
0,- Kč
|
|
|
|
11140
|
Dovoz, instalace,
zaškolení obsluhy v rámci ČR a SR
|
3 000,- Kč
|
|
|
|
Číslo
zboží
|
Zvláštní
příslušenství pro jádrové vrtáky
|
Cena bez DPH
|
|
|
17052
|
Brusný
kotouč CBN 125 mm B126, 3-stranně osázený - pro broušení čel břitů
|
4 500,- Kč
|
|
17053
|
Brusný
kotouč CBN 125 mm B126, 3-stranně osázený - s rádiusem pro vnitřky břitů
|
4 500,- Kč
|
|
|
10981
|
Dělička
T-6 pro šestibřité jádrové vrtáky
|
1 450,- Kč
|
|
10982
|
Dělička
T-7 pro sedmibřité jádrové vrtáky
|
1 450,- Kč
|
|
11009
|
Dělička
T-9 pro devítibřité jádrové vrtáky
|
1 450,- Kč
|
|
11012
|
Dělička
T-12 pro dvanáctibřité jádrové vrtáky
|
1 600,- Kč
|
|
11063
|
Dělička
T-14 pro čtrnáctibřité jádrové vrtáky
|
1 800,- Kč
|
|
11211
|
Dělička
T-17 pro sedmnáctibřité jádrové vrtáky
|
2 200,- Kč
|
|
|
|
Děličky pro
jiný počet zubů
|
na objednávku
|
|
|
11302
|
Adaptér
upínání jádrových vrtáků - Weldon 19 mm na 32 mm
|
6 300,- Kč
|
|
|
11069
|
Adaptér
upínání jádrových vrtáků - se závitem M18 x 6P1,5 ne Weldon 19 mm
|
1 400,- Kč
|
|
|
13613
|
Adaptér
upínání jádrových vrtáků - Fein Quick-in systém na Weldon 19 mm
|
1 700,- Kč
|
|
|
Číslo
zboží
|
Zvláštní
příslušenství pro spirálové vrtáky
|
Cena bez DPH
|
|
|
10535
|
Korundový kotouč K60 125 x 20 x 20 mm (hrubý)
|
800,-Kč
|
|
10529
|
Korundový kotouč K80 125 x 20 x 20 mm (standardní)
|
800,-Kč
|
|
10530
|
Korundový kotouč K180 125 x 20 x 20 mm (jemný)
|
800,-Kč
|
|
10532
|
Korundový kotouč K100 125 x 5 x 20 mm
|
800,-Kč
|
|
10533
|
Korundový kotouč K100 125 x 10 x 20 mm
|
800,-Kč
|
|
|
14580
|
Diamantový kotouč
kompletní s upínáním 125 mm
trojstranně osázený D76/3 pro HM - vrtáky
|
8 900,- Kč
|
|
14581
|
Diamantový kotouč
kompletní s upínáním 125 mm
trojstranně osázený D76/3 pro HM - vrtáky do dřeva
|
8 300,- Kč
|
|
17073
|
CBN brusný kotouč B 126/3
trojstranně osázený
|
8 900,- Kč
|
|
16496
|
CBN brusný kotouč B 76/3
trojstranně osázený (standardní)
|
8 900,- Kč
|
|
16556
|
CBN brusný kotouč B 46/3
trojstranně osázený
|
8 900,- Kč
|
|
|
15422
|
Přídavné upínání brusných
kotoučů pro všechny typy korundových kotoučů
|
1 200,-Kč
|
|
|
10542
|
Upínání pro krátké vrtáky
s MK 1
|
1 800,-Kč
|
|
10543
|
Upínání pro krátké vrtáky
s MK 2
|
1 800,-Kč
|
|
|
10528
|
Magnetická hloubková
zarážka pro otření fréz
|
600,-Kč
|
|
|
10900
|
Upínání pro krátké vrtáky
5 a 6 mm
|
900,- Kč
|
|
10976
|
Upínání pro krátké vrtáky
8 a 10 mm
|
900,- Kč
|
|
11295
|
Upínání pro krátké vrtáky
12 a 14 mm
|
1 200,- Kč
|
|
Uvedené ceny jsou bez
DPH.
|
|
Záruka 12 měsíců ode dne
dodání, záruční i pozáruční servis provádí naše firma.
|
|
Přípravky
pro ostření záhlubníků SVR 20
|
|
|
|
|
|
|
SVR 20 - Na objednávku k
BSM 20, BKS, ostřícímu centru SZ
Pro ostření vícebřitých
záhlubníků a záhlubníků s příčným otvorem do 20 mm
Snadné ovládání, pro záhlubníky od 6 do 20 mm, adaptér pro upnutí na BSM 20,
BKS, SZ, kompletní s kleštinou 10 mm.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Základní
výbava
|
|
|
SVR 20 včetně 10 mm
kleštiny
Adaptér pro upnutí pro
BSM 20, BKS a SZ
Vačka pro tříbřité záhlubníky
|
|
|
Možnosti
|
|
Úhel břitu:
Záhlubníky:
Kleštiny:
|
60° až 90° (90° s příčným
otvorem)
od 6 do 20 mm
Ø 2 / 5, 5 / 10, 10 / 15, 15 / 20 mm (s příčným otvorem)
Ø 6, 8, 10, 12 mm
|
|
|
|
Ceník SVR 20
|
|
|
Číslo
zboží
|
Název
|
Cena bez DPH
|
|
|
|
10875
|
přípravek pro
ostření záhlubníků SVR 20 s upínací kleštinou 10 mm, adaptér
|
17.500,-Kč
|
|
|
|
Číslo
zboží
|
Zvláštní
příslušenství
|
Cena bez DPH
|
|
|
|
14348
|
Sada upínacích kleštin 6
/ 8 / 12 mm pro SVR 20
|
2.000,-Kč
|
|
|
|
10880
|
Matice pro další
upínací kleštiny pro SVR 20
|
600,-Kč
|
|
|
|
10881
|
Vačka pro
záhlubníky s příčným otvorem pro SVR 20
|
1.900,-Kč
|
|
|
|
10606
|
|
,- Kč
|
|
|
Uvedené ceny jsou bez
DPH.
|
|
|
Záruka 12 měsíců ode dne
dodání, záruční i pozáruční servis provádí naše firma.
|
|
|
|
|
|
|
|
|
|
|
|
