►Ostřička vrtáků BSG 60
|
|
Ostřička
vrtáků BSG 60
|
|
|
|
|
Dokumenty ke stažení
|
Katalog - Brousící
technika Kaindl
Prospekt BSG
60
|
|
Návody k obsluze a
DVD zašleme e-mail: retry@retry.cz
|
|
|
|
BSG

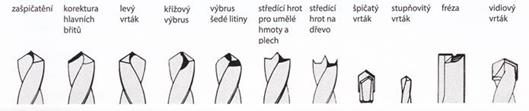

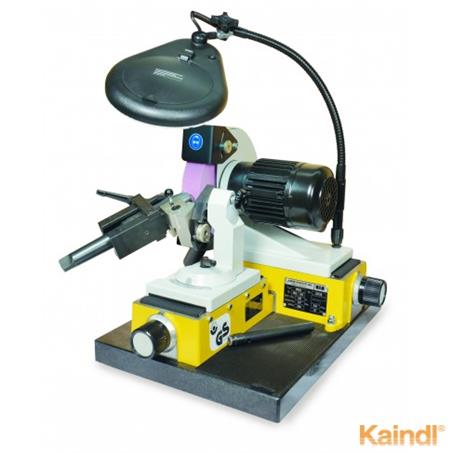

60 - Profesionální ostřička pro vysoce náročné uživatele. Pro vrtáky od 3
do 60 resp. 70 mm. Precisní, bezúdržbová se čtyřbodovým lineárním vedením,
posuvným systémem s jehlovými ložisky, nastavitelní. Prismový rychloupínací
systém. Garantuje maximální symetrii ostří. Upínání od 3 do 40 mm. Přídavné prisma do 60 mm. resp. 70 mm. Volně nastavitelný podbrus a úhel
hřbetu, patentované prismové upínání. Možnost zúžení příčného ostří.
Možnost příslušenství - přípravek k ostření záhlubníků SVR 31, přípravek
k ostření záhlubníků a fréz SZVR
|
|
|
|
|
|
Základní
výbava
|
|
|
Od Ø 3 do 40 mm
Korundový kotouč K60
Osvícená optika s ohebným
ramenem
Diamantový rotační
orovnávač
Posuv motoru
|
|
|
Kompletní
výbava
|
|
|
Od Ø 3 do 40 mm
Korundový kotouč K60
Osvícená optika s ohebným
ramenem
Diamantový rotační
orovnávač
Posuv motoru
|
Přípravek
pro ostření fréz SZVR
Sada
upínacích kleštin pro SZVR
Otočné kolečko pro
rychloposuv
Přípojka pro odsávání 32
mm
|
|
Technická
data
|
|
Motor:
Otáčky motoru:
Rozsah upínání:
Korundový kotouč:
Podbrus a úhel hřbetu:
Hmotnost:
Rozměry (délka x šířka x výška):
|
230 V, 50-60 Hz,
370 W (lze dodat také s 400 V nebo 110 V,
60 Hz)
2.800 ot / min.
Ø 3 - 60 mm resp. 70 mm – limitováno šíří kotouče 40 mm
200 x 40 x 51 mm
volně nastavitelný
57 kg
570 x 330 x
520 mm
|
|
|
|
Ceník BSG 60
|
|
|
|
|
|
|
Číslo
zboží
|
Název
|
Cena bez DPH
|
|
|
11323
|
Ostřička vrtáků BSG 60,
základní výbava. Pro průměr 3 - 40 mm, kompletní s korundovým brusným kotoučem
K 60, diamantovým orovnávačem a osvícenou precizní optikou, motor 230 V
|
134 000,- Kč
|
|
|
|
|
|
|
|
10579
|
instruktážní
DVD
|
0,-Kč
|
|
|
1140
|
dovoz,
instalace a zaškolení obsluhy v rámci ČR a SR
|
0,-Kč
|
|
|
Číslo zboží
|
Zvláštní příslušenství
|
Cena bezDPH
|
|
|
10602
|
Přídavné
prisma pro rozsah upínání 40 - 60 mm
|
16.100,-Kč
|
|
10603
|
Přídavné
prisma pro rozsah upínání 50 - 70 mm (limitované šíří kotouče 40 mm)
|
18.300,-Kč
|
|
|
10627
|
Diamantový
brusný kotouč D 76 200 x 30 mm včetně upínání
|
14.000,-Kč
|
|
17480
|
CBN
brusný kotouč B 76 200 x 30 mm včetně upínání
|
14.400,-Kč
|
|
|
10612
|
Korundový
brusný kotouč 200 x 40 x 51 mm K 46
|
1.800,-Kč
|
|
10613
|
Korundový
brusný kotouč 200 x 40 x 51 mm K 60
|
1.800,-Kč
|
|
10614
|
Korundový
brusný kotouč 200 x 40 x 51 mm K 100
|
1.800,-Kč
|
|
10615
|
Korundový
brusný kotouč 200 x 40 x 51 mm K 180
|
1.800,-Kč
|
|
10687
|
Korundový
brusný kotouč 200 x 20 x 51 mm K 60
|
1.500,-Kč
|
|
10688
|
Korundový
brusný kotouč 200 x 20 x 51 mm K 100
|
1.500,-Kč
|
|
10689
|
Korundový
brusný kotouč 200 x 20 x 51 mm K 180
|
1.500,-Kč
|
|
10691
|
Korundový
brusný kotouč 200 x 08 x 51 mm K 60
|
1.400,-Kč
|
|
10692
|
Korundový
brusný kotouč 200 x 08 x 51 mm K 100
|
1.400,-Kč
|
|
10693
|
Korundový
brusný kotouč 200 x 08 x 51 mm K 180
|
1.400,-Kč
|
|
|
10690
|
Redukční
kroužek pro brusné kotouče 20 mm
|
1.400,-Kč
|
|
10694
|
Redukční
kroužek pro brusné kotouče 8 mm
|
1.400,-Kč
|
|
|
10616
|
Přídavné
upínání s kónusem na brusné kotouče
|
2.800,-kč
|
|
|
10685
|
Násadka
pro rychlý posuv vřetene
|
1.100,-Kč
|
|
|
10646
|
Přípojka
na odsávání prachu 32 mm
|
1.500,-Kč
|
|
|
10621
|
Hloubková
zarážka pro ostření fréz - magnet
|
600,-Kč
|
|
|
10622
|
Zarážka
ostří pro ostření fréz
|
200,-Kč
|
|
|
10623
|
Zadní
zarážka pro broušení vrtáků
|
600,-Kč
|
|
|
14483
|
Upínací
pouzdro pro krátké konusové vrtáky MK 1
|
3.900,-Kč
|
|
14484
|
Upínací
pouzdro pro krátké konusové vrtáky MK 2
|
3.900,-Kč
|
|
14485
|
Upínací
pouzdro pro krátké konusové vrtáky MK 3
|
3.900,-Kč
|
|
|
16498
|
Příplatek
za motor 400V
|
2.500,-Kč
|
|
Uvedené ceny jsou bez DPH.
|
|
Záruka 12 měsíců ode dne
dodání, záruční i pozáruční servis provádí naše firma.
|
|
Přípravky
pro ostření záhlubníků a fréz SZVR
|
|
|
SZVR
- Doplněk k BSG 60.
Určen
pro ostření jedno-, dvoj-, tříbřitých záhlubníků a čelní ostření jedno a
vícebřitých fréz. Upínání pomocí rozpínací kleštiny ER32. Přípravek je
vybavený i upínáním MK3 Pro až tříbřité
záhlubníky od 6 do 31 mm, nebo s MK3 pro ostření jedno a
vícebřitých fréz až do 20 mm přesné
nastavení pomocí
laseru. Adaptér pro upnutí pro BSG 60 držák ER32 možnost rozšíření pro
záhlubníky s příčným otvorem
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Základní
výbava
|
Možnosti
|
|
SZVR včetně 10 mm
kleštiny
Laser pro nastavení
Díl pro upnutí MK3
Vačka pro tříbřité
záhlubníky
Dělička pro jedno i
vícebřité frézy
|
Úhel břitu:
Záhlubníky:
Kleštiny:
|
60° až 90° (90° s příčným
otvorem)
od 6 do 31 mm Ø 2 / 5, 5 / 10, 10 / 15, 15 / 20 mm (s příčným otvorem)
Ø 6, 8, 10, 12 mm
|
|
|
|
Ceník SZVR
|
|
|
|
|
|
|
|
|
Číslo
zboží
|
Název
|
Cena bez DPH
|
|
|
11280
|
Přídavný
přípravek na ostření záhlubníků a fréz SZVR pro ostřičku BSG 60,
s kleštinou 10 mm,
Možností
MK3 upínání, s trojbřitou vačkou pro záhlubníky a děličkou pro 2 / 3 /
4 břité frézy a s laserovým nastavováním
|
31.200,-Kč
|
|
|
|
Zvláštní
příslušenství
|
|
|
|
11915
|
Sedmidílná
sada upínacích kleštin pro SZVR - 6 / 8 / 12 / 14 / 16 / 18 / 20 mm
|
3.900,-Kč
|
|
|
12610
|
Vačka
pro záhlubníky s příčným otvorem, stoupání 0,4 mm
|
2 300,-
Kč
|
|
13510
|
Vačka
pro záhlubníky s příčným otvorem, stoupání 0,8 mm
|
2 300,-
Kč
|
|
|
13511
|
Vačka
pro dvoubřité záhlubníky, stoupání 0,5 mm
|
2 300,-
Kč
|
|
13512
|
Vačka
pro dvoubřité záhlubníky, stoupání 0,8 mm
|
2 300,-
Kč
|
|
|
13513
|
Vačka
pro tříbřité záhlubníky, stoupání 0,5 mm (standard)
|
2 300,-
Kč
|
|
13514
|
Vačka
pro tříbřité záhlubníky, stoupání 0,8 mm
|
2 300,-
Kč
|
|
13967
|
Vačka
pro tříbřité záhlubníky, stoupání 1,2 mm
|
2 300,-
Kč
|
|
13968
|
Vačka
pro tříbřité záhlubníky, stoupání 1,4 mm
|
2 300,-
Kč
|
|
|
13517
|
Dělička
T3 + T4 pro frézy (standard)
|
2 300,-
Kč
|
|
13518
|
Dělička
T5 pro frézy
|
2 300,-
Kč
|
|
13519
|
Dělička
T6 pro frézy
|
2 300,-
Kč
|
|
Uvedené ceny jsou bez
DPH.
|
|
Záruka 12 měsíců ode dne
dodání, záruční i pozáruční servis provádí naše firma.
|
|
Přípravky
pro ostření záhlubníků SVR 31
|
|
|
|
|
|
|
SVR
31 - Na objednávku k BSG 60.
Pro
ostření vícebřitých záhlubníků a záhlubníků s příčným otvorem do 31 mm
Snadné ovládání, pro záhlubníky od 6 do 31 mm, adaptér pro upnutí na BSG 60,
kompletní s kleštinou 10 mm.
|
|
|
|
|
|
|
|
|
|
|
|
|
Základní
výbava
|
|
|
SVR 31 včetně 10 mm
kleštiny
Adaptér pro upnutí pro
BSG 60
Vačka pro tříbřité
záhlubníky
|
|
|
Možnosti
|
|
Úhel břitu:
Záhlubníky:
Kleštiny:
|
60° až 90° (90° s příčným
otvorem)
od 6 do 31 mm
Ø 2 / 5, 5 / 10, 10 / 15, 15 / 20 mm (s příčným otvorem)
Ø 6, 8, 10, 12 mm
|
|
|
|
Ceník SVR 31
|
|
|
|
|
|
|
Číslo
zboží
|
Název
|
Cena bez DPH
|
|
|
10583
|
přípravek pro
ostření záhlubníků SVR 31 s upínací kleštinou 10 mm, adaptér
|
17.500,-Kč
|
|
|
|
Zvláštní
příslušenství
|
|
|
|
14348
|
Sada
upínacích kleštin 6 / 8 / 12 mm pro SVR 31
|
2.000,-Kč
|
|
|
10604
|
Matice
pro další upínací kleštiny pro SVR 31
|
600,-Kč
|
|
|
10605
|
Vačka
pro záhlubníky s příčným otvorem pro SVR 31
|
1.900,-Kč
|
|
|
10606
|
|
,- Kč
|
|
Uvedené ceny jsou bez
DPH.
|
|
Záruka 12 měsíců ode dne
dodání, záruční i pozáruční servis provádí naše firma.
|
|
