Ostřicí centrum SZ

Dokumenty ke stažení

Katalog - Brousící technika Kaindl

Prospekt Ostřící centrum SZ

Návody k obsluze a DVD zašleme e-mail: retry@retry.cz

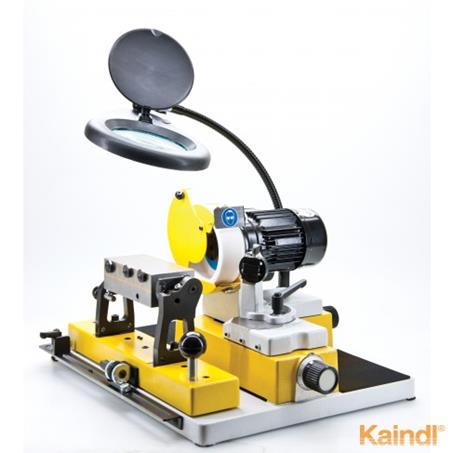

Ostřící centrum SZ - Kompaktní ostřička vrtáků spolu s univerzální ostřičkou s posuvným magnetickým stolem. Brusný stůl je uložen na přesném kuličkovém vedení. Univerzální využití, přesné upnutí a ostření požadovaných nástrojů, libovolné nastavení úhlu na brusném stole pomocí permanentního magnetu, pojezd stolu 300  mm.

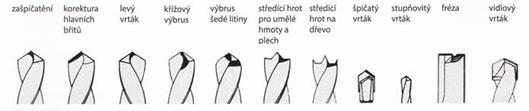

Bruska na vrtáky - pro preciznější ostření vrtáků Ø od 2 do 20 mm. Rychlé a snadné ovládání, osvědčené patentované otočné prisma zaručující nejvyšší možnou symetrii ostří. Snadné ovládání. Ostří spirálové vrtáky v rozmezí Ø  od 2 do 20 mm. Podbrus a úhel ostří je libovolně nastavitelný. Možnost zúžení příčného ostří. Možnost příslušenství: přípravek k ostření záhlubníků SVR 20

Základní výbava

2 korundové kotouče

diamantový hrncový kotouč

precizní osvícená optika

brusný stůl s permanentním magnetem

včetně ostřičky vrtáků BSM 20

diamantový rotační orovnávač

Technická data

Ostřička vrtáků:

Motor s postranním posuvem:

Rozsah broušení vrtáků:

Podbrus a úhel hřbetu:

Korundový kotouč:

Hmotnost:

Rozměry (délka x šířka x výška):

Brusný stůl:

Pojezdová dráha:

Velikost stolu:

Otočný:

Brusný kotouč:

230 V, 50-60 Hz, 120 W s postranním posuvem, 2800 ot./min.

Ø  od 2 do 20 mm

125x 20 x 20 x75 mm

volně nastavitelný

40 kg

500 x 420 x 310 mm

300 mm

170 x 100 mm

plynule, pozitivně 90˚, negativně 10˚

125 x 40 x 20 mm

Ceník ostřícího centra SZ

Číslo zboží

Název

Cena bez DPH

11333

Ostřící centrum SZ brousící stůl s permanentním magnetickým upínáním včetně ostřičky BSM20, kompletní s 2 ks korundovými kotouči, 1 ks diamantovým kotoučem, osvícenou precizní optikou a diamantovým rotačním orovnávačem.

109 900,- Kč

11336

Ostřící centrum SZ 20 bez ostřičky vrtáků BSM 20, jinak viz výše

92 900,- Kč

11130

Instruktážní DVD

0,- Kč

11140

Dovoz, instalace a zaškolení obsluhy v rámci ČR a SR

3 000,- Kč

 Číslo zboží

Zvláštní příslušenství

Cena bez DPH

10896

Korundový hrncový kotouč K60 (standard) 125 x 40 x 20 mm W10/E10

1 400,- Kč

10897

Korundový hrncový kotouč K80 (střední) 125 x 40 x 20 mm W10/E10

1 700,- Kč

10898

Korundový hrncový kotouč K100 (jemný) 125 x 40 x 20 mm W10/E10

2 200,- Kč

15422

Přídavné upínání brusných kotoučů pro všechny typy korundových kotoučů

1 200,-Kč

11223

Diamantový hrncový brusný kotouč 125 x 40 x 20 mm D126/1

8 900,- Kč

10877

Diamantový hrncový brusný kotouč 125 x 40 x 20 mm D76/1

10904

Speciální upínací zařízení pro obracecí destičky

3 300,- Kč

11224

Upínání 120 mm pro úzké hoblovací nože

6 900,- Kč

10906

Speciální upínací hranol pro zapichováky a dláta

5 100,- Kč

11113

Magnetický blok - trojstranný pro uchycení SK plátků

15 100,- Kč

11115

Magnetická deska pro upínání SK nářadí

23 100,- Kč

Přídavné zařízení pro broušení dřeva včetně kleštin 8 / 10 / 12 a laserového zaměřovače

10768

Vysavač na odsávání prachu filtr kategorie M

19 500,- Kč

15701

Sada 5ks náhradních výměnných plastových prachových sáčků kategorie M

900,- Kč

 Číslo zboží

Zvláštní příslušenství pro spirálové vrtáky

Cena bez DPH

10535

Korundový kotouč K60 125 x 20 x 20 mm (hrubý)

800,-Kč

10529

Korundový kotouč K80 125 x 20 x 20 mm (standardní)

800,-Kč

10530

Korundový kotouč K180 125 x 20 x 20 mm (jemný)

800,-Kč

10532

Korundový kotouč K100 125 x 5 x 20 mm

800,-Kč

10533

Korundový kotouč K100 125 x 10 x 20 mm

800,-Kč

14580

Diamantový kotouč kompletní s upínáním 125 mm trojstranně osázený D76/3 pro HM - vrtáky

8 900,- Kč

14581

Diamantový kotouč kompletní s upínáním 125 mm trojstranně osázený D76/3 pro HM - vrtáky do dřeva

8 300,- Kč

17073

CBN brusný kotouč B 126/3 trojstranně osázený

8 900,- Kč

16496

CBN brusný kotouč B 76/3 trojstranně osázený (standardní)

8 900,- Kč

16556

CBN brusný kotouč B 46/3 trojstranně osázený

8 900,- Kč

15422

Přídavné upínání brusných kotoučů pro všechny typy korundových kotoučů

1 200,-Kč

10542

Upínání pro krátké vrtáky s MK 1

1 800,-Kč

10543

Upínání pro krátké vrtáky s MK 2

1 800,-Kč

10528

Magnetická hloubková zarážka pro otření fréz

600,-Kč

10900

Upínání pro krátké vrtáky 5 a 6 mm

900,- Kč

10976

Upínání pro krátké vrtáky 8 a 10 mm

900,- Kč

11295

Upínání pro krátké vrtáky 12 a 14 mm

1 200,- Kč

Uvedené ceny jsou bez DPH.

Záruka 12 měsíců ode dne dodání, záruční i pozáruční servis provádí naše firma.

Přípravky pro ostření záhlubníků SVR 20

SVR 20 - Na objednávku k BSM 20, BKS, ostřícímu centru SZ

Pro ostření vícebřitých záhlubníků a záhlubníků s příčným otvorem do 20 mm

Snadné ovládání, pro záhlubníky od 6 do 20 mm, adaptér pro upnutí na BSM 20, BKS, SZ, kompletní s kleštinou 10 mm.

Základní výbava

SVR 20 včetně 10 mm kleštiny

Adaptér pro upnutí pro BSM 20, BKS a SZ

Vačka pro tříbřité záhlubníky

Možnosti

Úhel břitu:

Záhlubníky:

Kleštiny:

60° až 90° (90° s příčným otvorem)

od 6 do 20 mm
Ø 2 / 5, 5 / 10, 10 / 15, 15 / 20 mm (s příčným otvorem)

Ø 6, 8, 10, 12 mm

Ceník SVR 20

Číslo zboží

Název

Cena bez DPH

10875

přípravek pro ostření záhlubníků SVR 20 s upínací kleštinou 10 mm, adaptér

17.500,-Kč

Zvláštní příslušenství

14348

Sada upínacích kleštin 6 / 8 / 12 mm pro SVR 20

2.000,-Kč

10880

Matice pro další upínací kleštiny pro SVR 20

600,-Kč

10881

Vačka pro záhlubníky s příčným otvorem pro SVR 20

1.900,-Kč

10606

,- Kč

Uvedené ceny jsou bez DPH.

Záruka 12 měsíců ode dne dodání, záruční i pozáruční servis provádí naše firma.
