Nožní hydraulické lisy 10-30 t

Dokumenty ke stažení

Katalog – Dílenské lisy OMCN

OMSN P30/SAP

OMCB 155/P

Maximální tlak (lisovací síla) 10 - 30 t, nožní pohon hydrauliky, 2 rychlosti, možnost horizontálního posuvu pístu (nadstandard), velmi kvalitní a robustní TOP PROFI svařovaná konstrukce rámu, velmi spolehlivá hydraulika.

- maximální tlak (lisovací síla) dle typu 10 - 30 t

- možnost nadstandard horizontální posuv pístu OMCN 020, 021 pro větší variabilitu lisování uvnitř rámu lisu

- velmi spolehlivá hydraulika, kvalitní a robustní svařovaná konstrukce rámu

- 2 rychlostní nožní pohon hydrauliky (vyšší rychlost posuvu pro přiblížení pístu k lisovanému předmětu, nižší rychlost posuvu pístu pro přesné a citlivé lisování, zpětný posuv pístu pomocí pružiny)

- nožní pohon pedály hydrauliky (obě ruce mechanika jsou volné)

- kladkostroj pro snadnou manipulaci s příčným nosníkem (jen pro OMCN P30/SAP)

kvalitně pochromovaný povrch pístu (ochrana proti rzi a následnému poškození těsnění)

- demontovatelná lisovací koncovka pístu se závitem pro montáž lisovací matrice uživatele lisu.

Typ

Katalogové číslo

Příslušenství

Síla / Pohon

Cena bez DPH

OMCN 154/P

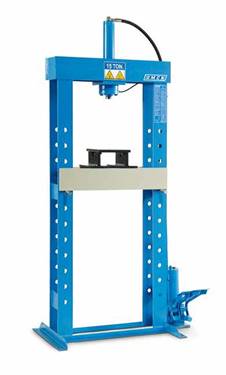

Standardní výbava dle fotografie lisu (příčný nosník, pracovní deska a prisma).

Nadstandardní výbava dle ceníku příslušenství (OMCN 001 - manometr měření tlaku, OMCN 050 - přípravek měření kulatiny, OMCN 020 - horizontální posuv pístnice).

10 t / nožní

26.400,- Kč

OMCN 155/P

Standardní výbava dle fotografie lisu (příčný nosník, pracovní deska a prisma).

Nadstandardní výbava dle ceníku příslušenství (OMCN 001 - manometr měření tlaku, OMCN 050 - přípravek měření kulatiny, OMCN 020 - horizontální posuv pístnice).

15 t / nožní

29.900,- Kč

OMCN 156/P

Standardní výbava dle fotografie lisu (příčný nosník, pracovní deska a prisma).

Nadstandardní výbava dle ceníku příslušenství (OMCN 001 - manometr měření tlaku, OMCN 050 - přípravek měření kulatiny, OMCN 020 - horizontální posuv pístnice).

20 t / nožní

34.100,- Kč

OMCN P30/SAP

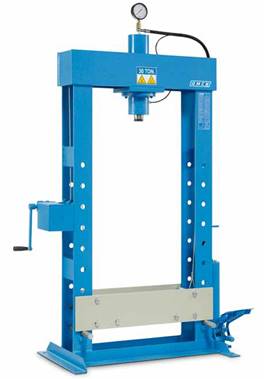

Standardní výbava dle fotografie lisu (příčný nosník zvedaný kladkostrojem, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 011A - pracovní deska, OMCN 031A – prisma, OMCN 051 - přípravek měření kulatiny, OMCN 021 - horizontální posuv pístnice).

30 t / nožní

55.500,- Kč

Technické parametry:

Typ

Tlaková

síla

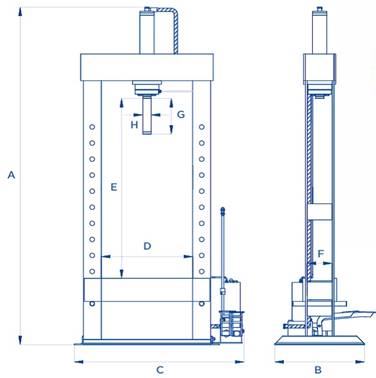

Rozměry (mm)

Váha

A

B

C

D

E

F

G

H

OMCN 154/P

10 t

1 900

500

910

520

980

120

190

40

124 kg

OMCN 155/P

15 t

1 890

500

930

510

1020

140

190

40

130 kg

OMCN 156/P

20 t

1 920

500

930

510

1020

140

200

50

150 kg

OMCN P30/SAP

30 t

2 000

600

1300

695

1 000

170

190

60

280 kg
