Strojní
hydraulické lisy ML 10-100 t 1 rychlostní
|
|
|
|
Dokumenty ke stažení
|
Katalog – Dílenské lisy
OMCN
|
|
|
|
|
|
|
OMCN 156/ML
|
OMCN 164
|
|
Hydraulické lisy řady ML s tlakovou silou 10
- 100 t a elektrickým 1 rychlostním pohonem se hodí pro profesionální použití
ve výrobě a servisu v průmyslu, autoservisech a budou Vám
sloužit po mnoho let. Jsou vybaveny axiálním
hydraulickým čerpadlem zajišťujícím stejnou rychlost při
přibližování k lisovanému předmětu, vlastní lisování i zpětný
posuv pístu.
-
maximální tlak (lisovací síla) 10-100 t dle typu
-
velmi spolehlivá hydraulika, kvalitní a robustní svařovaná konstrukce
rámu
-
1 rychlostní elektrický pohon hydrauliky (axiální hydraulické čerpadlo zajišťující stejnou rychlost
při přibližování k lisovanému předmětu, vlastní lisování i zpětný
posuv pístu, u tohoto typu rychlost č. 1 = rychlost č. 2)
-
rychlost č. 1 (axiální
pístové hydraulické čerpadlo) pro přiblížení pístu k lisovanému
předmětu a zpětný posuv pístu
-
rychlost č. 2 (axiální
pístové hydraulické čerpadlo) pro režim lisování nastavenou lisovací silou
-
jednoruční ovládání pomocí
ovládací páky (druhá ruka mechanika zůstává volná)
ovládací
páka - 3 polohy (přiblížení
pístu dolu a lisování, střední poloha, kdy se píst nehýbe
a zpětný pohyb pístu nahoru) a hlavní vypínač s jištěním
-
možnost regulace lisovací síly pomocí ventilu na nádrži
pro hydraulický olej
-
kvalitně pochromovaný povrch pístu (ochrana proti rzi a následnému
poškození těsnění)
-
demontovatelná lisovací koncovka pístu se závitem pro montáž lisovací
matrice uživatele lisu
kladkostroj pro snadnou manipulaci s příčným nosníkem
|
|
|
|
|
|
|
Typ
|
Katalogové číslo
|
Příslušenství
|
Síla / Pohon
|
Cena bez DPH
|
|
OMCN 154/ML
|
|

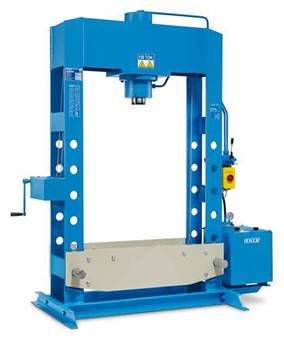

Standardní výbava dle fotografie lisu (příčný nosník,
manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 010 - pracovní deska, OMCN 030
– prisma, OMCN 050 - přípravek měření kulatiny).
|
10 t / elektrický
|
57.200,- Kč
|
|
OMCN 156/ML
|
|
Standardní výbava dle fotografie lisu (příčný nosník,
manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 011 - pracovní deska, OMCN 031
– prisma, OMCN 050 - přípravek měření kulatiny).
|
20 t / elektrický
|
68.400,- Kč
|
|
OMCN P30/ML
|
|
Standardní výbava dle fotografie lisu (příčný nosník
zvedaný kladkostrojem, manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 011A - pracovní deska, OMCN 031A
– prisma, OMCN 050 - přípravek měření kulatiny).
|
30 t / elektrický
|
79.600,- Kč
|
|
OMCN 161
|
|
Standardní výbava dle fotografie lisu (příčný nosník
zvedaný kladkostrojem, manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 012 - pracovní deska, OMCN 031B
– prisma, OMCN 051 - přípravek měření kulatiny, OMCN 060 - STOP
systém pohybu a rotace pístu, OMCN 070 - STOP systém rotace
pístu, OMCN 080 - pracovní deska s T-drážkou).
|
45 t / elektrický
|
99.900,- Kč
|
|
OMCN 162
|
|
Standardní výbava dle fotografie lisu (příčný nosník
zvedaný kladkostrojem, manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 012 - pracovní deska, OMCN 032
– prisma, OMCN 051 - přípravek měření kulatiny, OMCN 060 - STOP
systém pohybu a rotace pístu, OMCN 070 - STOP systém rotace
pístu, OMCN 080 - pracovní deska s T-drážkou).
|
50 t / elektrický
|
107.700,- Kč
|
|
OMCN 163
|
|
Standardní výbava dle fotografie lisu (příčný nosník
zvedaný kladkostrojem, manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 013 - pracovní deska, OMCN 033
– prisma, OMCN 051 - přípravek měření kulatiny, OMCN 060 - STOP
systém pohybu a rotace pístu, OMCN 071 - STOP systém rotace
pístu, OMCN 081 - pracovní deska s T-drážkou).
|
70 t / elektrický
|
143.900,- Kč
|
|
OMCN 164
|
|
Standardní výbava dle fotografie lisu (příčný nosník
zvedaný kladkostrojem, manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 014 - pracovní deska, OMCN 034
– prisma, OMCN 051 - přípravek měření kulatiny, OMCN 060 - STOP
systém pohybu a rotace pístu, OMCN 071 - STOP systém rotace
pístu, OMCN 082 - pracovní deska s T-drážkou).
|
100 t /
elektrický
|
158.700,- Kč
|
|
|
|
Technické parametry:
|
|
Typ
|
Tlaková
síla
|
Příkon
|
Rychlost pístu
(mm/min)
|

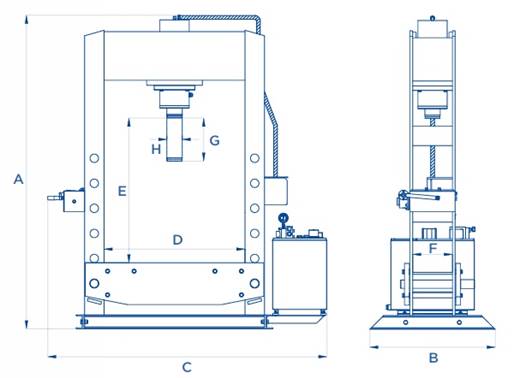

Rozměry (mm)
|
Váha
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
|
OMCN 154/ML
|
10 t
|
1,5 kW
|
570
|
1 900
|
500
|
1 100
|
520
|
980
|
120
|
260
|
40
|
174 kg
|
|
OMCN 156/ML
|
20 t
|
1,5 kW
|
420
|
1 920
|
500
|
1 110
|
510
|
1 000
|
140
|
285
|
50
|
190 kg
|
|
OMCN P30/ML
|
30 t
|
1,5 kW
|
300
|
2 000
|
600
|
1 600
|
695
|
1 000
|
170
|
260
|
60
|
320 kg
|
|
OMCN 161
|
40 t
|
1,5 kW
|
300
|
2 070
|
850
|
1 575
|
770
|
1 135
|
200
|
260
|
60
|
440 kg
|
|
OMCN 162
|
50 t
|
1,5 kW
|
210
|
2 080
|
850
|
1 570
|
770
|
1 135
|
210
|
260
|
60
|
480 kg
|
|
OMCN 163
|
70 t
|
3,0 kW
|
260
|
2 205
|
900
|
1 755
|
880
|
1 120
|
270
|
310
|
90
|
740 kg
|
|
OMCN 164
|
100 t
|
3,0 kW
|
180
|
2 260
|
900
|
1 930
|
1 010
|
1 055
|
285
|
310
|
110
|
1 000 kg
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
