Strojní hydraulické lisy HD 200-300 t 2 rychlostní

Dokumenty ke stažení

Katalog – Dílenské lisy OMCN

OMCN 205/R + 022C

OMCN 280/R + 022D

Hydraulické lisy řady HD s tlakovou silou 200 - 300 t elektrickým 2 rychlostním pohonem a jednoručním nebo dvouručním ovládáním se hodí pro profesionální použití ve výrobě a servisu v průmyslu, autoservisech a budou Vám sloužit po mnoho let.

- maximální tlak (lisovací síla) 200-300 t

- širší rám 1520 mm

- velmi spolehlivá hydraulika, kvalitní a robustní svařovaná konstrukce rámu

- 2 rychlostní elektrický pohon hydrauliky (2 čerpadla v nádrži s olejem se vzájemným automatickým přepínáním)

rychlost č. 1 - lopatkové hydraulické čerpadlo pro přiblížení pístu k lisovanému předmětu i zpětný posuv pístu

rychlost č. 2 - axiální pístové hydraulické čerpadlo pro režim lisování nastavenou lisovací silou

- jednoruční ovládání pomocí ovládací páky (druhá ruka mechanika zůstává volná vzhledem k nižší rychlosti č. 1 - 600 mm/min. pro lisy OMCN 205/W, 280/W)

- dvouruční ovládání pomocí ovládací páky a současně tlačítka (pro vyšší bezpečnost práce, pro lisy OMCN 205/R, 280/R)

- ovládací páka - 3 polohy (přiblížení pístu dolu a lisování, střední poloha, kdy se píst nehýbe a zpětný pohyb pístu nahoru) a hlavní vypínač s jištěním

- možnost regulace lisovací síly pomocí ventilu na nádrži pro hydraulický olej

- kvalitně pochromovaný povrch pístu (ochrana proti rzi a následnému poškození těsnění)

- demontovatelná lisovací koncovka pístu se závitem pro montáž lisovací matrice uživatele lisu

- dva spodní písty pro snadnou manipulaci s velmi robustním příčným nosníkem (ovládání ruční pákou

- možnost nadstandard horizontální posuv pístu pro větší variabilitu lisování uvnitř rámu lisu

pro lis OMCN 205/W, 205/R – OMCN 022C

pro lis OMCN 208/W, 280/R – OMCN 022D

Typ

Katalogové číslo

Příslušenství

Síla / Pohon

Cena bez DPH

OMCN 205/R

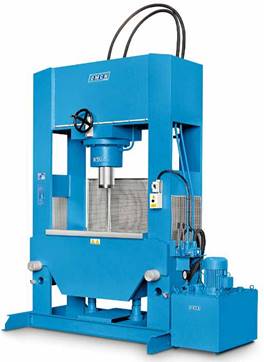

Standardní výbava přibližně dle fotografie lisu (příčný nosník ze spodu zvedaný dvěma hydraulickými písty s pracovní deskou, 2 rychlostní hydraulika s 2 ručním ovládáním, bezpečnostní desky – perforované plech zezadu a ze stran pracovního prostoru lisu, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 022C – horizontální posuv pístnice, OMCN 036 – prisma s horizontálním posuvem pístnice, OMCN 061 - STOP systém pohybu a rotace pístu, OMCN 072 - STOP systém rotace pístu).

200 t / elektrický

692.000,- Kč

OMCN 205/W

Standardní výbava přibližně dle fotografie lisu (příčný nosník ze spodu zvedaný dvěma hydraulickými písty s pracovní deskou, 2 rychlostní hydraulika s 1 ručním ovládáním, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 022C – horizontální posuv pístnice, OMCN 036 – prisma s horizontálním posuvem pístnice, OMCN 061 - STOP systém pohybu a rotace pístu, OMCN 072 - STOP systém rotace pístu).

200 t / elektrický

662.000,- Kč

OMCN 280/R

Standardní výbava přibližně dle fotografie lisu (příčný nosník ze spodu zvedaný dvěma hydraulickými písty s pracovní deskou, 2 rychlostní hydraulika s 2 ručním ovládáním, bezpečnostní desky – perforované plech zezadu a ze stran pracovního prostoru lisu, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 022D – horizontální posuv pístnice, OMCN 037 – prisma s horizontálním posuvem pístnice, OMCN 062 - STOP systém pohybu a rotace pístu, OMCN 073 - STOP systém rotace pístu).

300 t / elektrický

1.222.800,- Kč

OMCN 280/W

Standardní výbava přibližně dle fotografie lisu (příčný nosník ze spodu zvedaný dvěma hydraulickými písty s pracovní deskou, 2 rychlostní hydraulika s 1 ručním ovládáním, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 022D – horizontální posuv pístnice, OMCN 037 – prisma s horizontálním posuvem pístnice, OMCN 062 - STOP systém pohybu a rotace pístu, OMCN 073 - STOP systém rotace pístu).

300 t / elektrický

1.189.000,- Kč

Technické parametry:

Typ

Tlaková

síla

Příkon

Rychlost pístu

(mm/min)

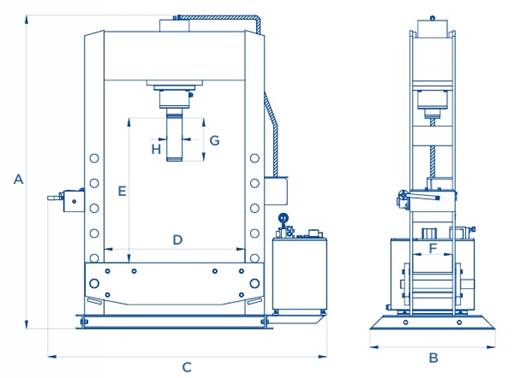

Rozměry (mm)

Váha

A

B

C

D

E

F

G

H

OMCN 205/R

200 t

4,0 kW

1 300

95

2 995

1 310

2 600

1 520

1 020

520

520

170

4 150 kg

OMCN 205/W

200 t

4,0 kW

600

95

2 995

1 310

2 600

1 520

1 020

520

520

170

4 150 kg

OMCN 280/R

300 t

5,5 kW

1 000

95

3 415

1 700

2 900

1 500

960

640

500

210

8 200 kg

OMCN 280/W

300 t

5,5 kW

600

95

3 415

1 700

2 900

1 500

960

640

500

210

8 200 kg
