►Strojírenský katalog ►Dílenské lisy ►Strojní R 2 rychlostní
|
|
Strojní
hydraulické lisy R 10-150 t 2 rychlostní
|
|
|
|
Dokumenty ke stažení
|
Katalog – Dílenské lisy OMCN
|
|
|
|
|
|
|
OMCN 204/R
|
OMCN 164/R
|
|

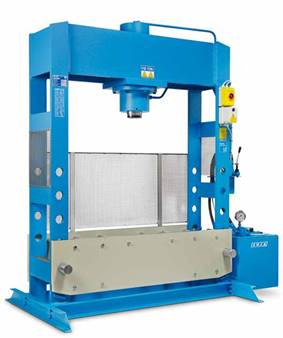

Hydraulické lisy řady R s tlakovou silou 10
- 150 t elektrickým 2 rychlostním pohonem a dvouručním ovládáním se hodí pro profesionální použití
ve výrobě a servisu v průmyslu, autoservisech a budou Vám
sloužit po mnoho let.
-
maximální tlak (lisovací síla) 10-150 t
-
velmi spolehlivá hydraulika, kvalitní a robustní svařovaná konstrukce
rámu
-
2 rychlostní elektrický pohon hydrauliky (2 čerpadla v nádrži s olejem se vzájemným
automatickým přepínáním)
rychlost
č. 1 - lopatkové
hydraulické čerpadlo pro přiblížení pístu k lisovanému předmětu
i zpětný posuv pístu
rychlost
č. 2 - axiální pístové
hydraulické čerpadlo pro režim lisování nastavenou lisovací silou
-
dvouruční ovládání pomocí
ovládací páky a současně tlačítka (pro vyšší bezpečnost práce)
-
ovládací páka - 3 polohy (přiblížení pístu dolu a lisování, střední poloha, kdy se píst
nehýbe a zpětný pohyb pístu nahoru) a hlavní vypínač
s jištěním
-
možnost regulace lisovací síly pomocí ventilu na nádrži
pro hydraulický olej
-
kvalitně pochromovaný povrch pístu (ochrana proti rzi a následnému
poškození těsnění)
-
demontovatelná lisovací koncovka pístu se závitem pro montáž lisovací
matrice uživatele lisu
-
kladkostroj pro snadnou manipulaci s příčným nosníkem /pro
lisy OMCN P30/R, 161/R, 162/R, 163/R, 164/R)
-
snadná manipulace s robustním příčným nosníkem pomocí
tyče a pístu lisu (pro lisy OMCN 164/RS, 204/R, 204/RE)
- širší rám 1520 mm u
lisů OMCN 164/RS, 204/R
-
možnost nadstandard horizontální posuv pístu pro větší variabilitu
lisování uvnitř rámu lisu
pro
lis OMCN 162/R – OMCN 022
pro
lis OMCN 164/R, 164/RS – OMCN 022A
pro lis OMCN 204/R – OMCN
022B
|
|
|
|
|
|
|
|
Typ
|
Katalogové číslo
|
Příslušenství
|
Síla / Pohon
|
Cena bez DPH
|
|
OMCN 154/MR
|
|
Standardní výbava dle fotografie lisu (příčný nosník,
manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 010 - pracovní deska, OMCN 030
– prisma, OMCN 050 - přípravek měření kulatiny).
|
10 t / elektrický
|
82.000,- Kč
|
|
OMCN 156/MR
|
|
Standardní výbava dle fotografie lisu (příčný nosník,
manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 011 - pracovní deska, OMCN 031
– prisma, OMCN 050 - přípravek měření kulatiny).
|
20 t / elektrický
|
94.400,- Kč
|
|
OMCN P30/MR
|
|
Standardní výbava dle fotografie lisu (příčný nosník
zvedaný kladkostrojem, manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 011A - pracovní deska, OMCN 031A
– prisma, OMCN 051 - přípravek měření kulatiny).
|
30 t / elektrický
|
104.800,- Kč
|
|
OMCN 161/R
|
|
Standardní výbava dle fotografie lisu (příčný nosník
zvedaný kladkostrojem, manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 012 - pracovní deska, OMCN 031B
– prisma, OMCN 051 - přípravek měření kulatiny, OMCN 060 - STOP
systém pohybu a rotace pístu, OMCN 070 - STOP systém rotace
pístu, OMCN 080 - pracovní deska s T-drážkou).
|
40 t / elektrický
|
124.900,- Kč
|
|
OMCN 162/R
|
|
Standardní výbava dle fotografie lisu (příčný nosník
zvedaný kladkostrojem, manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 012 - pracovní deska, OMCN 012A
- pracovní deska s horizontální posuvem pístnice, OMCN 022 –
horizontální posuv pístnice, OMCN 032 – prisma, OMCN 032A
– prisma s horizontálním posuvem pístnice, OMCN 051
- přípravek měření kulatiny, OMCN 060 - STOP systém pohybu a
rotace pístu, OMCN 070 - STOP systém rotace pístu, OMCN 080 - pracovní
deska s T-drážkou).
|
50 t / elektrický
|
131.700,- Kč
|
|
OMCN 163/R
|
|
Standardní výbava dle fotografie lisu (příčný nosník
zvedaný kladkostrojem, manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 013 - pracovní deska, OMCN 033
– prisma, OMCN 051 - přípravek měření kulatiny, OMCN 060 - STOP
systém pohybu a rotace pístu, OMCN 071 - STOP systém rotace
pístu, OMCN 081 - pracovní deska s T-drážkou).
|
70 t / elektrický
|
172.000,- Kč
|
|
OMCN 164/R
|
|
Standardní výbava dle fotografie lisu (příčný nosník
zvedaný kladkostrojem, manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 014 - pracovní deska, OMCN 022A
– horizontální posuv pístnice, OMCN 034 – prisma, OMCN 034A
– prisma s horizontálním posuvem pístnice, OMCN 051
- přípravek měření kulatiny, OMCN 060 - STOP systém pohybu a
rotace pístu, OMCN 071 - STOP systém rotace pístu, OMCN 082 - pracovní
deska s T-drážkou).
|
100 t /
elektrický
|
188.000,- Kč
|
|
OMCN 164/RS
|
|
Standardní výbava dle fotografie lisu (příčný nosník
zvedaný kladkostrojem, manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 014A - pracovní deska, OMCN 022A
– horizontální posuv pístnice, OMCN 034A – prisma s horizontálním
posuvem pístnice, OMCN 053 - přípravek měření kulatiny, OMCN 060 - STOP
systém pohybu a rotace pístu, OMCN 071 - STOP systém rotace
pístu, OMCN 084 - pracovní deska s T-drážkou).
|
100 t /
elektrický
|
269.000,- Kč
|
|
OMCN 204/R
|
|
Standardní výbava dle fotografie lisu (příčný nosník
zvedaný hydraulickými písty, manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 015 - pracovní deska, OMCN 022B
– horizontální posuv pístnice, OMCN 035 – prisma, OMCN 053
- přípravek měření kulatiny, OMCN 061 - STOP systém pohybu a
rotace pístu, OMCN 072 - STOP systém rotace pístu, OMCN 084 - pracovní
deska s T-drážkou).
|
150 t /
elektrický
|
398.000,- Kč
|
|
OMCN 204/RE
|
|
Standardní výbava dle fotografie lisu (příčný nosník
zvedaný kladkostrojem, manometr měření tlaku).
Nadstandardní
výbava dle ceníku příslušenství (OMCN 015 - pracovní deska, OMCN 035
– prisma, OMCN 052 - přípravek měření kulatiny, OMCN 061 - STOP
systém pohybu a rotace pístu, OMCN 072 - STOP systém rotace
pístu, OMCN 083 - pracovní deska s T-drážkou).
|
150 t /
elektrický
|
290.000,- Kč
|
|
|
|
|
|
Technické parametry:
|
|
Typ
|
Tlaková
síla
|
Příkon
|
Rychlost pístu
(mm/min)
|

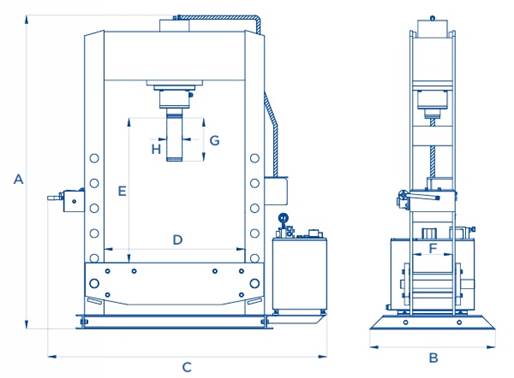

Rozměry (mm)
|
Váha
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
|
OMCN 154/MR
|
10 t
|
0,75 kW
|
5300 / 1750
|
350
|
1 900
|
500
|
1 100
|
520
|
980
|
120
|
260
|
40
|
194
|
|
OMCN 156/MR
|
20 t
|
0,75 kW
|
5200 / 1550
|
260
|
1 920
|
500
|
1 100
|
510
|
1 000
|
140
|
285
|
50
|
208
|
|
OMCN P30/MR
|
30 t
|
1,5 kW
|
4490 / 1550
|
300
|
2 000
|
600
|
1 600
|
695
|
1 000
|
170
|
260
|
60
|
338
|
|
OMCN 161/R
|
40 t
|
1,5 kW
|
4490 / 1550
|
300
|
2 070
|
850
|
1 650
|
775
|
1 135
|
195
|
260
|
60
|
530
|
|
OMCN 162/R
|
50 t
|
1,5 kW
|
3100 / 1 540
|
210
|
2 080
|
850
|
1 650
|
775
|
1 135
|
205
|
260
|
60
|
560
|
|
OMCN 163/R
|
70 t
|
3,0 kW
|
3400 / 1600
|
260
|
2 205
|
900
|
1 755
|
880
|
1 120
|
265
|
310
|
90
|
850
|
|
OMCN 164/R
|
100 t
|
3,0 kW
|
2360 / 1600
|
180
|
2 260
|
900
|
1 930
|
1 010
|
1 055
|
280
|
310
|
110
|
1 100
|
|
OMCN 164/RS
|
100 t
|
3,0 kW
|
2360 / 1600
|
180
|
2 400
|
1 300
|
2 320
|
1 520
|
1 065
|
360
|
310
|
110
|
1 500
|
|
OMCN 204/R
|
150 t
|
4,0 kW
|
1 600
|
120
|
2 520
|
1 300
|
2 470
|
1 520
|
1 018
|
410
|
400
|
140
|
2 200
|
|
OMCN 204/RE
|
150 t
|
4,0 kW
|
1 600
|
120
|
2 515
|
1 300
|
1 970
|
1 020
|
1 035
|
410
|
400
|
140
|
1 870
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
