Ruční hydraulické lisy 6-100 t

Dokumenty ke stažení

Katalog – Dílenské lisy OMCN

Ruční hydraulický lis 6 t

Maximální tlak (lisovací síla) 6 t, ruční pohon hydrauliky, kvalitní svařovaná konstrukce rámu, velmi spolehlivá hydraulika, základní typ v provedení na stůl.

- maximální tlak (lisovací síla) 6 t, základní typ

- spolehlivá hydraulika, kvalitní svařovaná konstrukce rámu

- 1 rychlostní ruční pohon hydrauliky, zpětný posuv pístu pomocí pružiny

- jednoruční ovládání hydrauliky pomocí páky (druhá ruka mechanika zůstává volná)

- kvalitně pochromovaný povrch pístu (ochrana proti rzi a následnému poškození těsnění.)

- píst se závitem pro montáž lisovací matrice uživatele lisu.

Typ

Katalogové číslo

Příslušenství

Síla / Pohon

Cena bez DPH

OMCN 152

Nadstandardní výbava dle ceníku příslušenství (OMCN 002 – manometr měření tlaku)

6 t / ruční

10.000,- Kč

Technické parametry:

Typ

Tlaková

síla

Rozměry (mm)

Váha

A

B

C

D

E

F

G

H

OMCN 152

6 t

820

470

550

320

495

67

115

32

43 kg

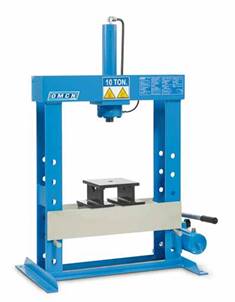

Ruční hydraulický lis 10 t

Maximální tlak (lisovací síla) 10 t, ruční pohon hydrauliky, 2 rychlosti, možnost horizontálního posuvu pístu (nadstandard), velmi kvalitní a robustní TOP PROFI svařovaná konstrukce rámu, velmi spolehlivá hydraulika, provedení na stůl.

- maximální tlak (lisovací síla) 10 t

- možnost nadstandard horizontální posuv pístu OMCN 020 pro větší variabilitu lisování uvnitř rámu lisu

- velmi spolehlivá hydraulika, kvalitní a robustní svařovaná konstrukce rámu

- 2 rychlostní ruční pohon hydrauliky (vyšší rychlost posuvu pro přiblížení pístu

- k lisovanému předmětu, nižší rychlost posuvu pístu pro přesné a citlivé lisování, zpětný posuv pístu pomocí pružiny)

- jednoruční ovládání hydrauliky pomocí páky (druhá ruka mechanika zůstává volná)

- kvalitně pochromovaný povrch pístu (ochrana proti rzi a následnému poškození těsnění.)

- demontovatelná lisovací koncovka pístu se závitem pro montáž lisovací matrice uživatele lisu.

Typ

Katalogové číslo

Příslušenství

Síla / Pohon

Cena bez DPH

OMCN 153

Standardní výbava dle fotografie lisu (příčný nosník, pracovní deska a prisma).

Nadstandardní výbava dle ceníku příslušenství (OMCN 001 - manometr měření tlaku, OMCN 050 - přípravek měření kulatiny, OMCN 020 - horizontální posuv pístnice).

10 t / ruční

19.100,- Kč

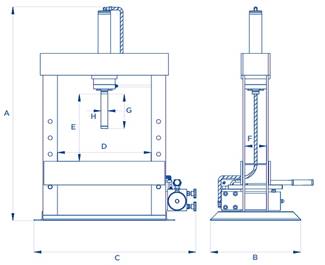

Technické parametry:

Typ

Tlaková

síla

Rozměry (mm)

Váha

A

B

C

D

E

F

G

H

OMCN 153

10 t

1 210

500

895

520

370

120

190

40

104 kg

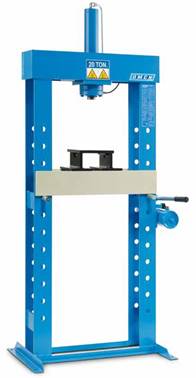

Ruční hydraulické lisy 10-20 t

OMCN 156

OMCN 154

Maximální tlak (lisovací síla) 10 t, 15 t, 20 t, ruční pohon hydrauliky, 2 rychlosti, velmi kvalitní a robustní TOP PROFI svařovaná konstrukce rámu, velmi spolehlivá hydraulika.

- maximální tlak (lisovací síla) 10 t, 15 t, 20 t

- možnost nadstandard horizontální posuv pístu OMCN 020 pro větší variabilitu lisování uvnitř rámu lisu

- velmi spolehlivá hydraulika, kvalitní a robustní svařovaná konstrukce rámu

- 2 rychlostní ruční pohon hydrauliky (vyšší rychlost posuvu pro přiblížení pístu k lisovanému předmětu, nižší rychlost posuvu pístu pro přesné a citlivé lisování, zpětný posuv pístu pomocí pružiny)

- jednoruční ovládání hydrauliky pomocí páky (druhá ruka mechanika zůstává volná)

- kvalitně pochromovaný povrch pístu (ochrana proti rzi a následnému poškození těsnění)

- demontovatelná lisovací koncovka pístu se závitem pro montáž lisovací matrice uživatele lisu.

Typ

Katalogové číslo

Příslušenství

Síla / Pohon

Cena bez DPH

OMCN 154

Standardní výbava dle fotografie lisu (příčný nosník, pracovní deska a prisma).

Nadstandardní výbava dle ceníku příslušenství (OMCN 001 - manometr měření tlaku, OMCN 050 - přípravek měření kulatiny, OMCN 020 - horizontální posuv pístnice).

10 t / ruční

21.600,- Kč

OMCN 155

Standardní výbava dle fotografie lisu (příčný nosník, pracovní deska a prisma).

Nadstandardní výbava dle ceníku příslušenství (OMCN 001 - manometr měření tlaku, OMCN 050 - přípravek měření kulatiny, OMCN 020 - horizontální posuv pístnice).

15 t / ruční

25.000,- Kč

OMCN 156

Standardní výbava dle fotografie lisu (příčný nosník, pracovní deska a prisma).

Nadstandardní výbava dle ceníku příslušenství (OMCN 001 - manometr měření tlaku, OMCN 050 - přípravek měření kulatiny, OMCN 020 - horizontální posuv pístnice).

20 t / ruční

28.800,- Kč

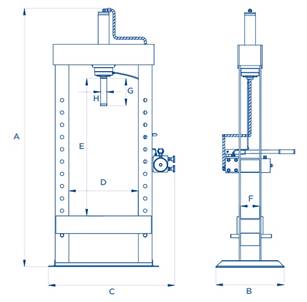

Technické parametry:

Typ

Tlaková

síla

Rozměry (mm)

Váha

A

B

C

D

E

F

G

H

OMCN 154

10 t

1 900

500

910

520

980

120

190

40

124 kg

OMCN 155

15 t

1 890

500

930

510

1020

140

190

40

130 kg

OMCN 156

20 t

1 920

500

930

510

1020

140

200

50

150 kg

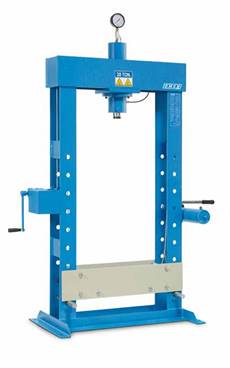

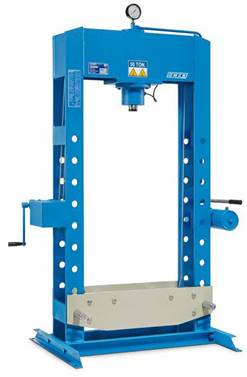

Ruční hydraulické lisy 30-100 t

OMCN 158

OMCN P30/SA

Maximální tlak (lisovací síla) 30-100 t, ruční pohon hydrauliky, 2 rychlosti, kvalitní a robustní TOP PROFI svařovaná konstrukce rámu, velmi spolehlivá hydraulika.

- maximální tlak (lisovací síla) dle typu 30-100 t

- možnost nadstandard horizontální posuv pístu OMCN 021 pro větší variabilitu lisování uvnitř rámu lisu pro lis OMCN P30/SA

- velmi spolehlivá hydraulika, kvalitní a robustní svařovaná konstrukce rámu

- 2 rychlostní ruční pohon hydrauliky (vyšší rychlost posuvu pro přiblížení pístu k lisovanému předmětu, nižší rychlost posuvu pístu pro přesné a citlivé lisování, zpětný posuv pístu pomocí pružiny)

- jednoruční ovládání hydrauliky pomocí páky (druhá ruka mechanika zůstává volná)

- kladkostroj pro snadnou manipulaci s příčným nosníkem

- kvalitně pochromovaný povrch pístu (ochrana proti rzi a následnému poškození těsnění)

- demontovatelná lisovací koncovka pístu se závitem pro montáž lisovací matrice uživatele lisu.

Typ

Katalogové číslo

Příslušenství

Síla / Pohon

Cena bez DPH

OMCN P30/SA

Standardní výbava dle fotografie lisu (příčný nosník zvedaný kladkostrojem, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 011A - pracovní deska, OMCN 031A – prisma, OMCN 051 - přípravek měření kulatiny, OMCN 021 - horizontální posuv pístnice).

30 t / ruční

45.000,- Kč

OMCN 157

Standardní výbava dle fotografie lisu (příčný nosník zvedaný kladkostrojem, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 012 - pracovní deska, OMCN 031A – prisma, OMCN 051 - přípravek měření kulatiny, OMCN 080 - pracovní deska s T-drážkou).

40 t / ruční

59.300,- Kč

OMCN 158

Standardní výbava dle fotografie lisu (příčný nosník zvedaný kladkostrojem, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 012 - pracovní deska, OMCN 032 – prisma, OMCN 051 - přípravek měření kulatiny, OMCN 080 - pracovní deska s T-drážkou).

50 t / ruční

66.500,- Kč

OMCN 159

Standardní výbava dle fotografie lisu (příčný nosník zvedaný kladkostrojem, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 013 - pracovní deska, OMCN 033 – prisma, OMCN 051 - přípravek měření kulatiny, OMCN 081 - pracovní deska s T-drážkou).

70 t / ruční

103.300,- Kč

OMCN 160

Standardní výbava dle fotografie lisu (příčný nosník zvedaný kladkostrojem, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 014 - pracovní deska, OMCN 034 – prisma, OMCN 051 - přípravek měření kulatiny, OMCN 082 - pracovní deska s T-drážkou).

100 t / ruční

126.200,- Kč

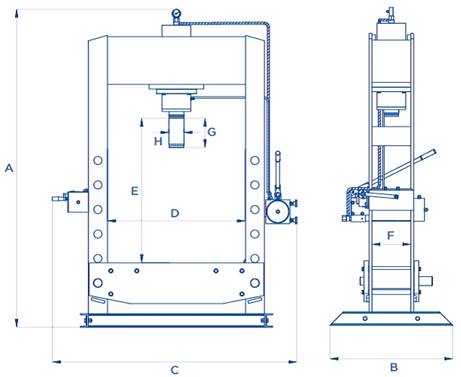

Technické parametry:

Typ

Tlaková

síla

Rozměry (mm)

Váha

A

B

C

D

E

F

G

H

OMCN P30/SA

30 t

2 000

600

1 300

695

1 000

170

190

60

280 kg

OMCN 157

40 t

2 100

850

1 420

770

1 135

200

190

60

405 kg

OMCN 158

50 t

2 110

850

1 420

770

1 135

210

190

60

445 kg

OMCN 159

70 t

2 235

900

1 580

880

1 120

270

210

90

700 kg

OMCN 160

100 t

2 290

900

1 740

1 010

1 055

285

215

110

960 kg
