Strojní hydraulické lisy W 20-150 t 1-2 rychlostní

Dokumenty ke stažení

Katalog – Dílenské lisy OMCN

OMCN 164/W

OMCN P30/W

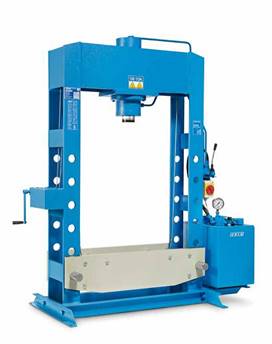

V této kategorii pro Vás máme připravené hydraulické dílenské lisy řady W s lisovacím tlakem 20 - 150 tun, elektrickým pohonem s 1-2 rychlostmi a jednoručním ovládáním. Italský výrobce OMCN zaručuje kvalitu provedení svařované konstrukce, vysokou provozní spolehlivost a dlouhou životnost. Uplatnění naleznou v dílnách, průmyslových servisech a výrobě.

- maximální tlak (lisovací síla) 20-150 t

- velmi spolehlivá hydraulika, kvalitní a robustní svařovaná konstrukce rámu

- 1 rychlostní elektrický pohon hydrauliky (pro lisy OMCN 156/W, P30/W, 161/W axiální hydraulické čerpadlo zajišťující stejnou rychlost při přibližování k lisovanému předmětu, vlastní lisování i zpětný posuv pístu, u tohoto typu rychlost č. 1 = rychlost č. 2)

rychlost č. 1 (axiální pístové hydraulické čerpadlo) pro přiblížení pístu k lisovanému předmětu a zpětný posuv pístu

rychlost č. 2 (axiální pístové hydraulické čerpadlo) pro režim lisování nastavenou lisovací silou

- 2 rychlostní elektrický pohon hydrauliky (pro lisy OMCN 162/W, 163/W, 164/W, 164/WS, 204/W, 204/WE 2 čerpadla v nádrži s olejem se vzájemným automatickým přepínáním)

rychlost č. 1 (lopatkové hydraulické čerpadlo) pro přiblížení pístu k lisovanému předmětu i zpětný posuv pístu

rychlost č. 2 (axiální pístové hydraulické čerpadlo) pro režim lisování nastavenou lisovací silou

- jednoruční ovládání pomocí ovládací páky (druhá ruka mechanika zůstává volná)

- ovládací páka - 3 polohy (přiblížení pístu dolu a lisování, střední poloha, kdy se píst nehýbe a zpětný pohyb pístu nahoru) a hlavní vypínač s jištěním

- možnost regulace lisovací síly pomocí ventilu na nádrži pro hydraulický olej

- kvalitně pochromovaný povrch pístu (ochrana proti rzi a následnému poškození těsnění)

- demontovatelná lisovací koncovka pístu se závitem pro montáž lisovací matrice uživatele lisu

- kladkostroj pro snadnou manipulaci s příčným nosníkem /pro lisy OMCN P30/W, 161/W, 162/W, 163/W, 164/W)

- snadná manipulace s robustním příčným nosníkem pomocí tyče a pístu lisu (pro lisy OMCN 164/WS, 204/W, 204/WE)

- širší rám 1520 mm u lisů OMCN 164/WS, 204/W

- možnost nadstandard horizontální posuv pístu pro větší variabilitu lisování uvnitř rámu lisu

pro lis OMCN 162/W – OMCN 022, pro lis OMCN 164/W, 164/WS – OMCN 022A, pro lis OMCN 204/W – OMCN 022B

Typ

Katalogové číslo

Příslušenství

Síla / Pohon

Cena bez DPH

OMCN 156/W

Standardní výbava dle fotografie lisu (příčný nosník, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 011 - pracovní deska, OMCN 031 – prisma, OMCN 050 - přípravek měření kulatiny).

20 t / elektrický

75.600,- Kč

OMCN P30/W

Standardní výbava dle fotografie lisu (příčný nosník zvedaný kladkostrojem, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 011A - pracovní deska, OMCN 031A – prisma, OMCN 051 - přípravek měření kulatiny).

30 t / elektrický

91.400,- Kč

OMCN 161/W

Standardní výbava dle fotografie lisu (příčný nosník zvedaný kladkostrojem, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 012 - pracovní deska, OMCN 031B – prisma, OMCN 051 - přípravek měření kulatiny, OMCN 060 - STOP systém pohybu a rotace pístu, OMCN 070 - STOP systém rotace pístu, OMCN 080 - pracovní deska s T-drážkou).

40 t / elektrický

112.800,- Kč

OMCN 162/W

Standardní výbava dle fotografie lisu (příčný nosník zvedaný kladkostrojem, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 012 - pracovní deska, OMCN 012A - pracovní deska s horizontální posuvem pístnice, OMCN 022 – horizontální posuv pístnice, OMCN 032 – prisma, OMCN 032A – prisma s horizontálním posuvem pístnice, OMCN 051 - přípravek měření kulatiny, OMCN 060 - STOP systém pohybu a rotace pístu, OMCN 070 - STOP systém rotace pístu, OMCN 080 - pracovní deska s T-drážkou).

50 t / elektrický

124.000,- Kč

OMCN 163/W

Standardní výbava dle fotografie lisu (příčný nosník zvedaný kladkostrojem, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 013 - pracovní deska, OMCN 033 – prisma, OMCN 051 - přípravek měření kulatiny, OMCN 060 - STOP systém pohybu a rotace pístu, OMCN 071 - STOP systém rotace pístu, OMCN 081 - pracovní deska s T-drážkou).

70 t / elektrický

166.700,- Kč

OMCN 164/W

Standardní výbava dle fotografie lisu (příčný nosník zvedaný kladkostrojem, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 014 - pracovní deska, OMCN 022A – horizontální posuv pístnice, OMCN 034 – prisma, OMCN 034A – prisma s horizontálním posuvem pístnice, OMCN 051 - přípravek měření kulatiny, OMCN 060 - STOP systém pohybu a rotace pístu, OMCN 071 - STOP systém rotace pístu, OMCN 082 - pracovní deska s T-drážkou).

100 t / elektrický

180.700,- Kč

OMCN 164/WS

Standardní výbava dle fotografie lisu (příčný nosník zvedaný kladkostrojem, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 014A - pracovní deska, OMCN 022A – horizontální posuv pístnice, OMCN 034A – prisma s horizontálním posuvem pístnice, OMCN 053 - přípravek měření kulatiny, OMCN 060 - STOP systém pohybu a rotace pístu, OMCN 071 - STOP systém rotace pístu, OMCN 084 - pracovní deska s T-drážkou).

100 t / elektrický

254.900,- Kč

OMCN 204/W

Standardní výbava dle fotografie lisu (příčný nosník zvedaný hydraulickými písty, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 015 - pracovní deska, OMCN 022B – horizontální posuv pístnice, OMCN 035 – prisma, OMCN 053 - přípravek měření kulatiny, OMCN 061 - STOP systém pohybu a rotace pístu, OMCN 072 - STOP systém rotace pístu, OMCN 084 - pracovní deska s T-drážkou).

150 t / elektrický

382.500,- Kč

OMCN 204/WE

Standardní výbava dle fotografie lisu (příčný nosník zvedaný kladkostrojem, manometr měření tlaku).

Nadstandardní výbava dle ceníku příslušenství (OMCN 015 - pracovní deska, OMCN 035 – prisma, OMCN 052 - přípravek měření kulatiny, OMCN 061 - STOP systém pohybu a rotace pístu, OMCN 072 - STOP systém rotace pístu, OMCN 083 - pracovní deska s T-drážkou).

150 t / elektrický

279.800,- Kč

v

Technické parametry:

Typ

Tlaková

síla

Příkon

Rychlost pístu

(mm/min)

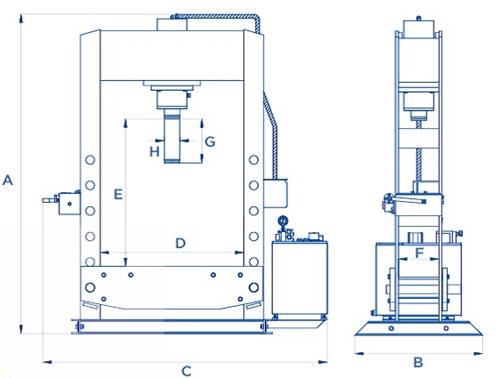

Rozměry (mm)

Váha

A

B

C

D

E

F

G

H

OMCN 156/W

20 t

1,5 kW

600

1 920

500

1 100

510

1 000

140

285

50

200 kg

OMCN P30/W

30 t

3,0 kW

575

2 000

600

1 600

695

1 000

170

260

60

330 kg

OMCN 161/W

40 t

3,0 kW

575

2 070

850

1 650

775

1 135

195

260

60

470 kg

OMCN 162/W

50 t

1,5 kW

600

215

2 080

850

1 650

775

1 135

205

260

60

530 kg

OMCN 163/W

70 t

3,0 kW

595

260

2 205

900

1 755

880

1 120

265

310

90

800 kg

OMCN 164/W

100 t

3,0 kW

570

180

2 260

900

1 930

1 010

1 055

280

310

110

1 050 kg

OMCN 164/WS

100 t

3,0 kW

570

180

2 400

1 300

2 320

1 520

1 065

360

310

110

1 500 kg

OMCN 204/W

150 t

4,0 kW

600

120

2 520

1 300

2 470

1 520

1 018

410

400

140

2 200 kg

OMCN 204/WE

150 t

4,0 kW

600

120

2 515

1 300

1 970

1 020

1 035

410

400

140

1 870 kg
